Das Orginal

Forschungsuboot

DELTA

Die Galerie

6 Rumpfteile
5 Rumpfteile aus PU-Guß
und ein Polystyrol Rohr

Resin-Kleinteile
Kleinteile aus PU (Resin)-Guß

CNC-gefräste Aluteile

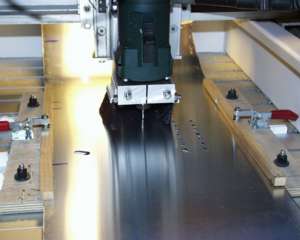

CNC-Fräse beim Ausschneiden der Aluteile
CNC Fräse bei der Arbeit

Fenster aus 5mm PMMA
Die Fenster sind aus 5mm Plexiglas (Abbildung mit Schutzfolie) geschnitten und haben bereits alle 246 ø1mm Bohrungen.

Preise:

Basis-Bausatz:
6 Rumpfteile, gefräste Plexischeiben, gefräste Polystyrolteile, gefräste Aluteile, Motoreinheit mit dichter Welle, Messing-Guss-Propeller, Gestängeabdichtungen, Servohalter, Kleinteile, Aufkleber, Plan, Anleitung
€ 325,-
Komplett-Bausatz:
= Basisbauatz + Einbaurahmen, Ballastsystem (Gummisack mit Schlauchpumpe und Steuerung), Ballast, Beleuchtungssatz (10 ultrahelle LEDs mit Vorschltplatine, Reflektoren, Draht), 250 Schraubendummys
€ 562,-
Maxi-Bausatz:
= Komplettbausatz +Sekundenkleber Loctite 406 (20 g), Scheibenkleber Terostat MS, Akku (Panasonic 12V 2,2Ah BleiGel), Robustregler 3A, magnetischer Betriebsschalter mit BEC, 4-Kanal-Schaltbaustein
€ 720,-
Maxi plus Bausatz
= Maxi-Bausatz
+ Empfänger (alpha 8.40wW) + 2 Digitalservos (fehlt nur noch Farbe, Sender, Quarz) € 840,-

Der Einbau.

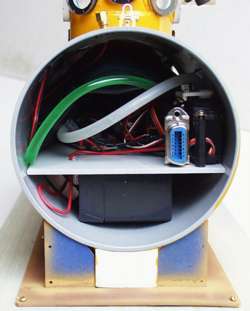

Einbauten bei Abgenommenem Heck. Die Platte ist mit allen Fernsteuerkomponenten herausziehbar.
 Das Heck von innen.
Das Heck (hier vor der Montage des Bugs fotogrfiert) trägt den Motor und den Seitenruderservo.
Im Einsatz

Anleitung .pdf

zum Download (1,8 MB)

Kleinteile einzeln:

250 Schraubenköpfe SW1,5 vernickelt für die Scheiben € 39,-

10 weiße LED (3mmø 1200 mcd) mit gefrästen Reflektoren, Kabeln und Vorschaltplatine € 27,50

Spezialpropeller für DELTA Ø43x26 2-Blatt Messingguss
€ 15,96

Technische Daten inch metrisch

1:8 Modell

Einsatztauchtiefe 1200 feet 365 m ( 45 ) m
Reise-
geschwindigkeit
1,5 kn 2,778 km/h 0,98 km/h
Maximal-
geschwindigkeit
3,5 kn 6,482 km/h 2,3 km/h
Anzahl Fenster     19   19
Gewicht (in Luft) 4800 lbs 2222 kg 4,34 kg
Länge 15,5 feet 4,6 m 0,575 m
Breite 3,5 feet 1,1 m 0,1375 m
Höhe 6 feet 1,8 m 0,225 m
Nutzlast 550 lbs 250 kg ( 0,49 ) kg
Energie 8x 6V 99Ah
lead acid
      12V 2,1Ah
Lebenserhaltung 144 Mann-
stunden
    0

 Benötigtes Material (für Basis-Bausatz):

Kleber:
Sikaflex 221 oder Loctite 5220 oder Terostat MS939 oder vergleichbare Klebemasse für die Scheiben,
guter Blitzkleber (teuer aber Top: Loctite 406), 2-Komponenten-Epoxi-Kleber (kein 5min Epoxi!)

Farben:
Chromgelb, himmelblau, Alu, evtl. Grundierung für Kunststoff

Fernsteuerung:
min.4 Kanal Empfänger, 2 Standart-Servos (C508 oder S148 oder ...), kleiner Fahrtregler 12V 2A mit BEC, magnetischer Betriebsschalter. (Ballasttanksteuerung gehört zum Bausatz).

Akku:
12V2Ah Bleigel Akku (178x34x60mm)
